ストロングサポーター
用途
ストロングサポーター- 型枠の通り出し用サポーター。
- ストロングサポーターの長さでは足りない時の延長用パイプ。
- NSP型枠600Ｈ専用鋼管浮き上がり防止金具。（ストロングサポーター用）
特長
ストロングサポーター- Ｕピン、型枠の天端、鋼管（単管）に当てて強力に押し出します。
- 外コーナーや間仕切りの繋ぎ目部分の補強にも便利。
- 鋼管（単管）を強力に押しても、浮き上がりません。（NSP型枠600Ｈ専用）

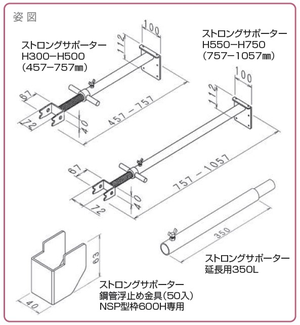

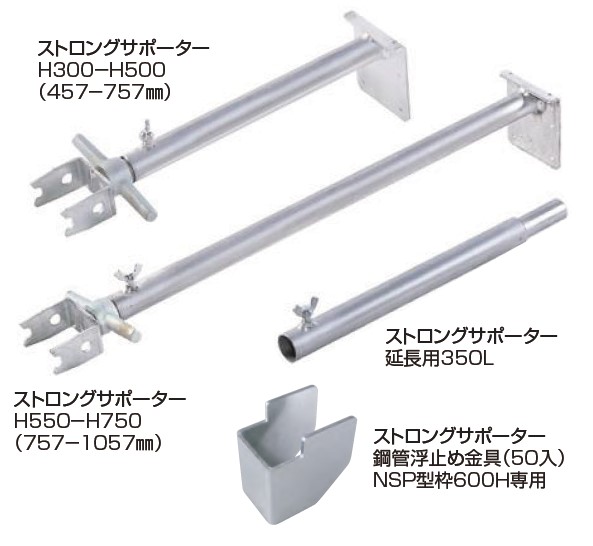

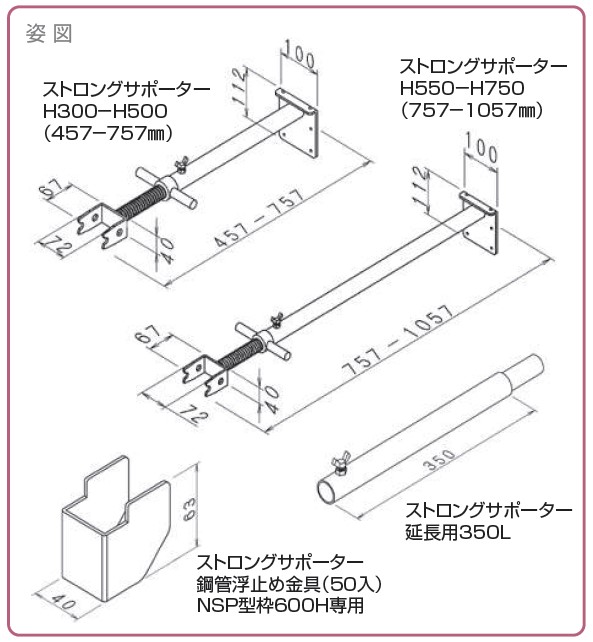

| 品名 | ストロングサポーター H300-H500 （457-757mm） |
ストロングサポーター H550-H750 （757-1057mm） |
|---|---|---|
| 品番 | 8205229 | 8205230 |
| 材質 | 亜鉛めっき | |
| 品名 | ストロングサポーター 延長用350L |
ストロングサポーター 鋼管浮止め金具（50入） NSP型枠600Ｈ専用 |
|---|---|---|
| 品番 | 8205231 | 8205232 |
| 入数 | 1 | 50 |
| 材質 | 亜鉛めっき | 亜鉛鋼板 |
使用方法
Ｕピンを押す事が出来ます。
型枠天端を押す事が出来ます。
60角の鋼管はこのように押せます。
60角の鋼管を真横から押す場合はこのように押せます。
単管（48.6Ф）はこのように押せます。
単管（48.6Ф）はこのように押せます。（先端は面板にあたりません）
下部金具には釘穴が6箇所あいております。（現場に合わせてご使用下さい。）
ストロングサポーターH550-H750使用例
ストロングサポーターH550-H750+延長用350L使用例
単管（48.6Ф）と鋼管浮止め金具（鋼管浮止め金具はＮＳＰパネル600H専用です。）
60バタ角と鋼管浮止め金具（鋼管浮止め金具はＮＳＰパネル600H専用です。）
