ベタ基礎一体打ち工法

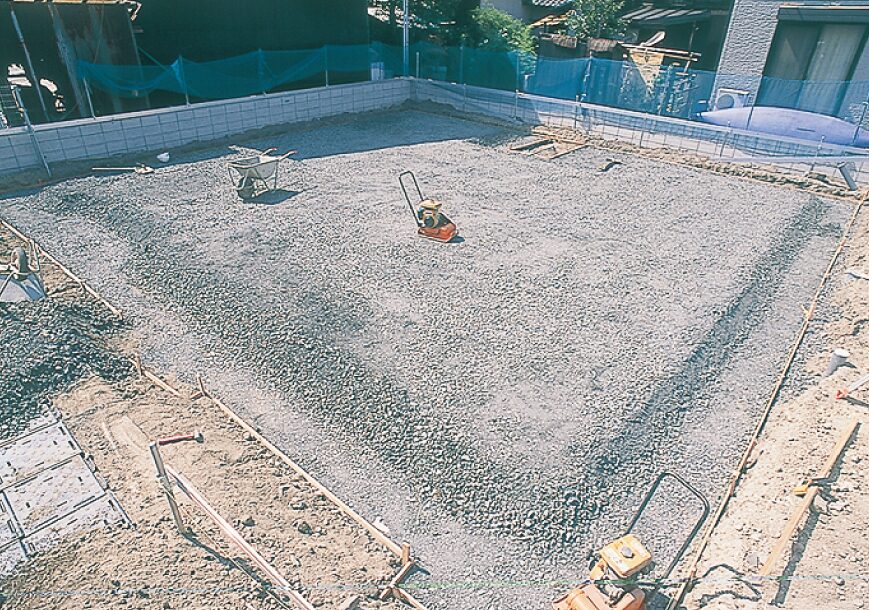

1．ベース部と土間部の砕石を転圧します。


2．3回以上転圧しレベル（±10程度）を出します。

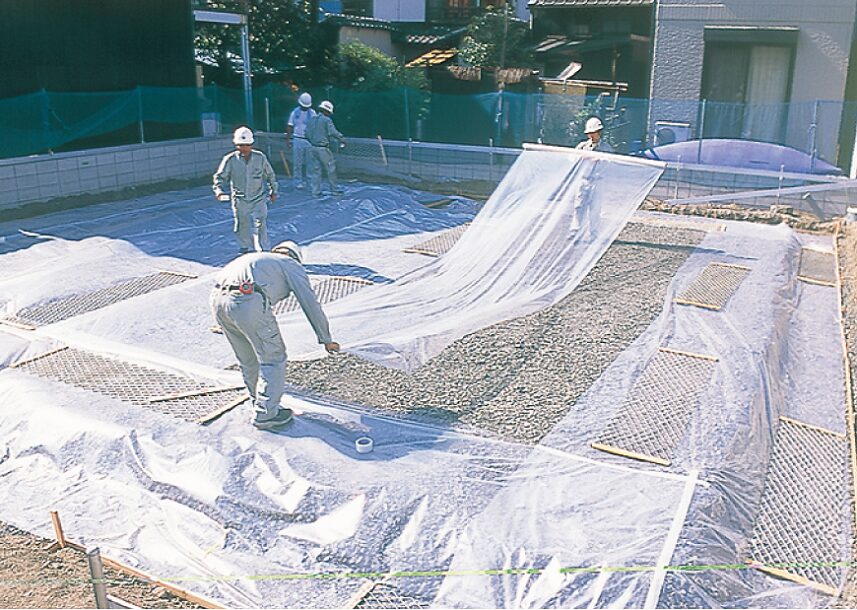

3．防湿シートを敷きます。


4．外周基礎底面の高さを出すため、捨てコンクリートを打ちます。

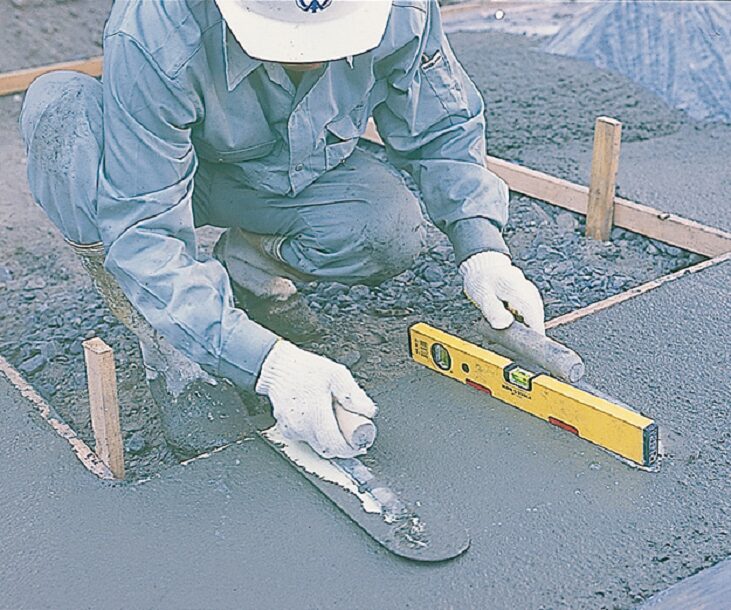

5．コテなどでならしレベルを出します。

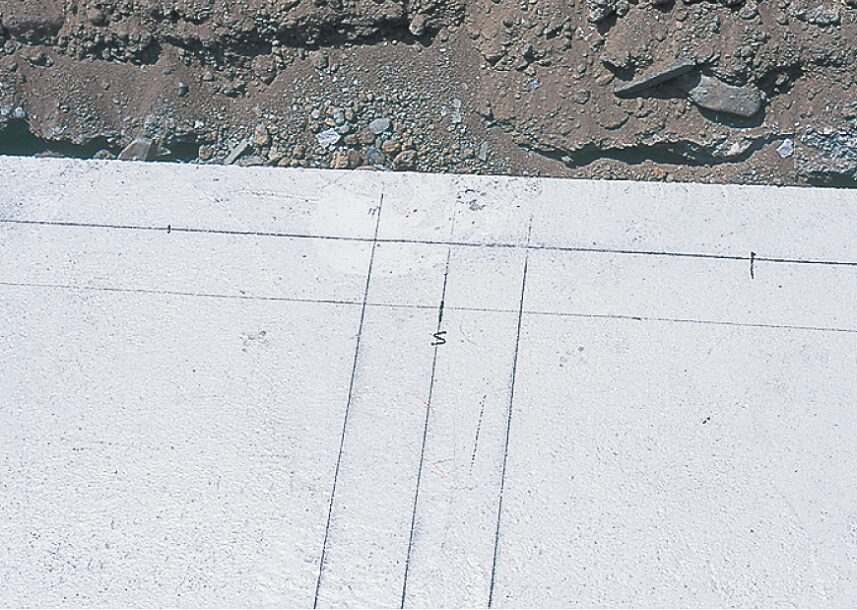

6．芯墨を打ちます。→

7.段セパ組み付け例
または

15.中間セパ組み付け例


7．段セパ組み付け例

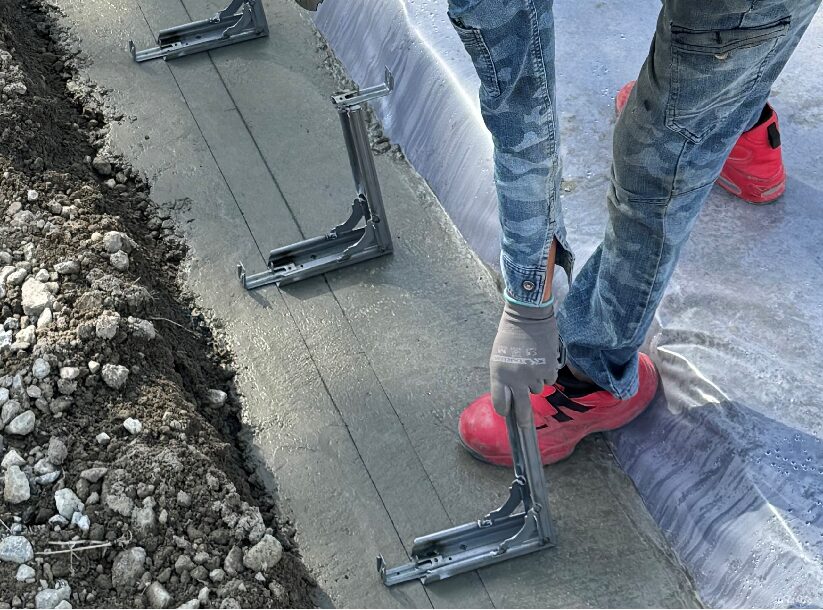

段セパを墨に合わせ600㎜以内の間隔で設置していきます。

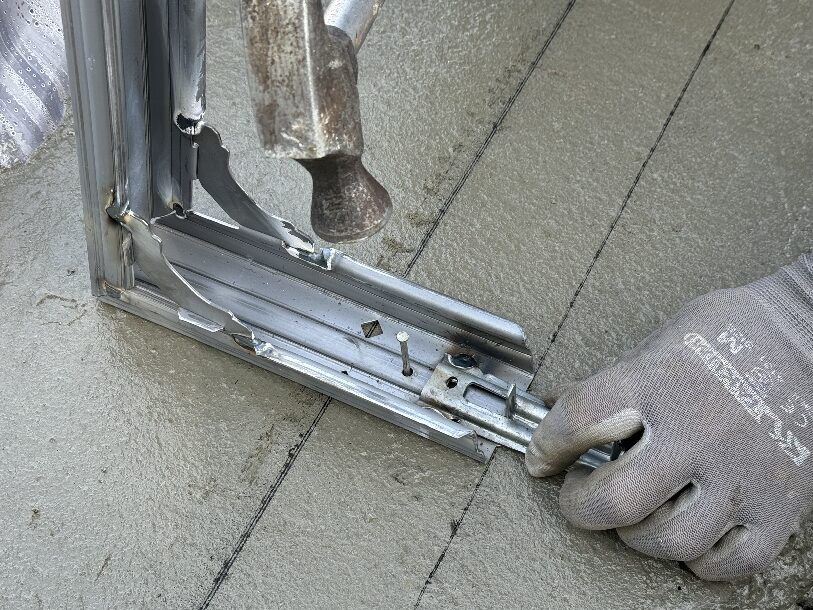

8．段セパは釘で固定しておきます。


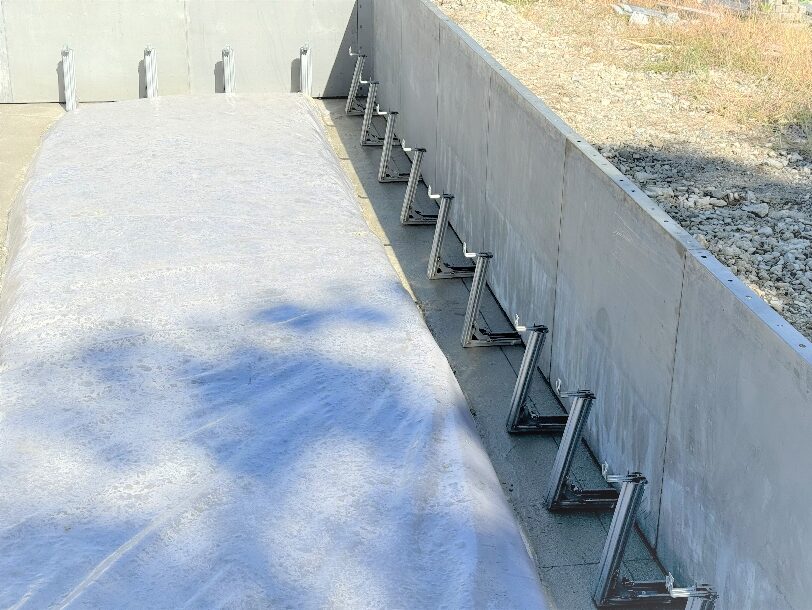

9．外周の立ち上がり型枠をコーナー部から設置していきます。


10．直線部のパネルを順次組み付けていきます。


11．サイコロ配置し、立ち上がり筋とスラブ筋をセットします。


12．内周の立ち上がり型枠もコーナー部から設置していきます。

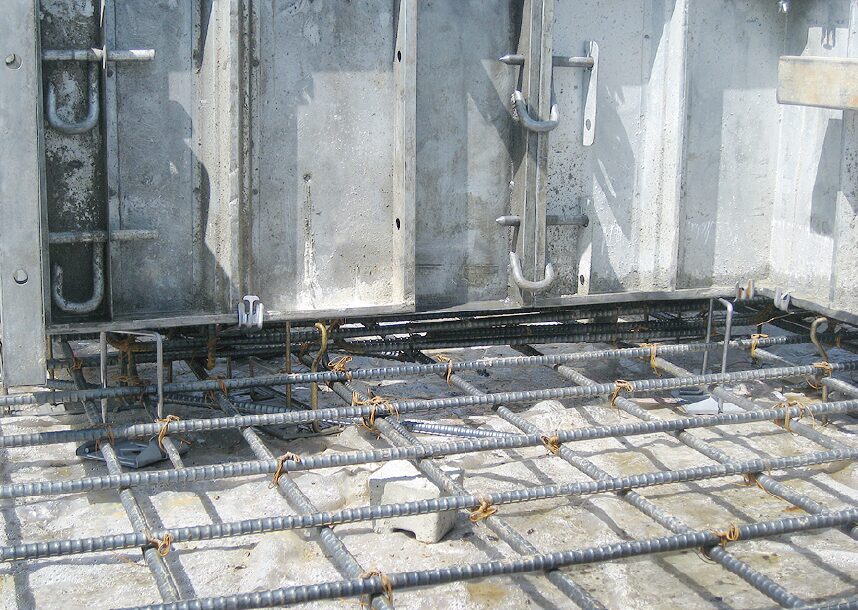

13．直線部のパネルを段セパの上に順次組み付けていきます。

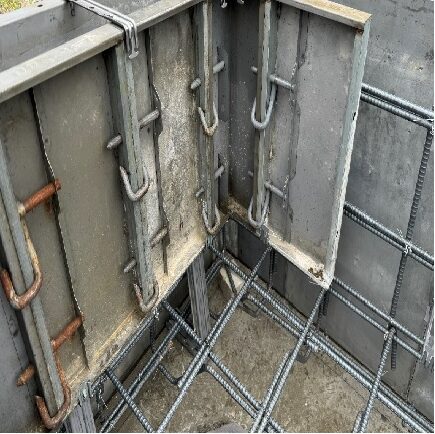

14．段セパの爪をしっかり折り曲げます。   19.へ



16．サイコロ配置し、立ち上がり筋とスラブ筋をセットします。

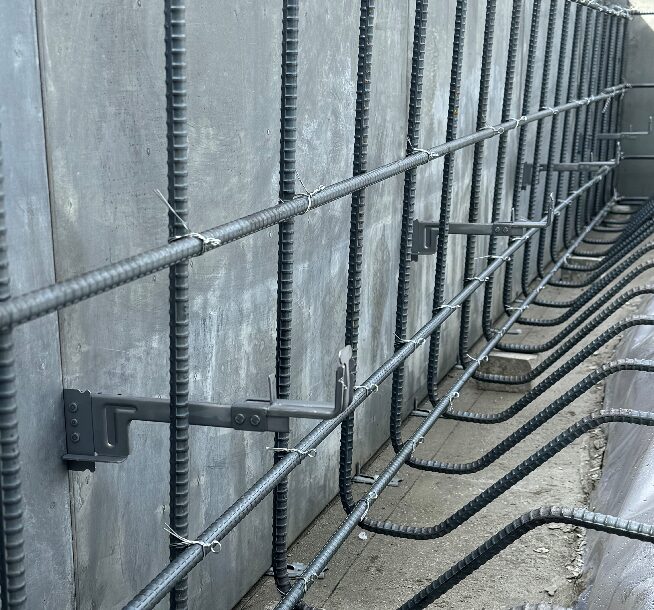

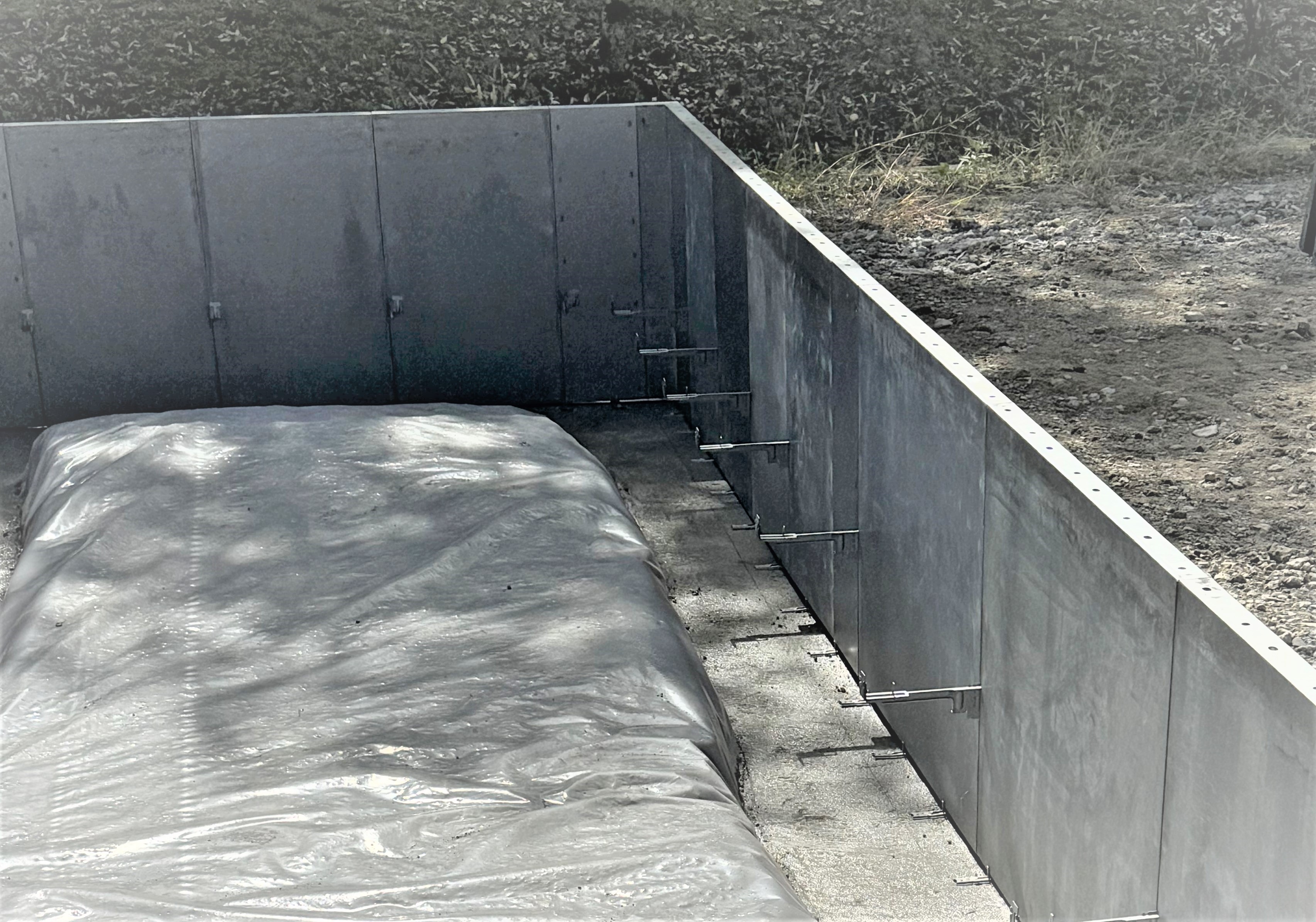

17．ベタ中間セパの爪をしっかり折り曲げます。


18．外周内側型枠部にはシングル鉄筋ベースを入れます。

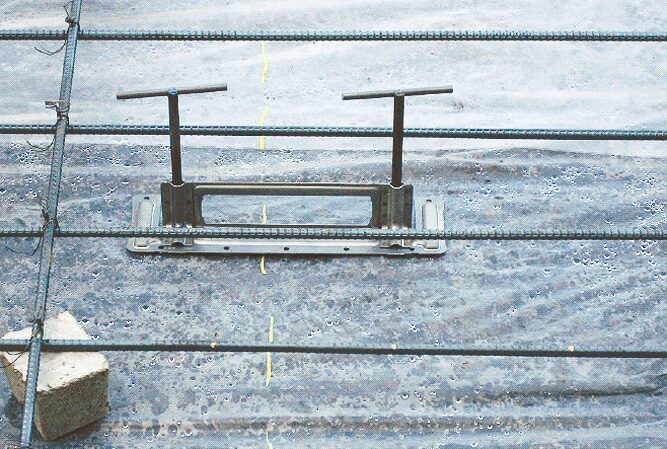

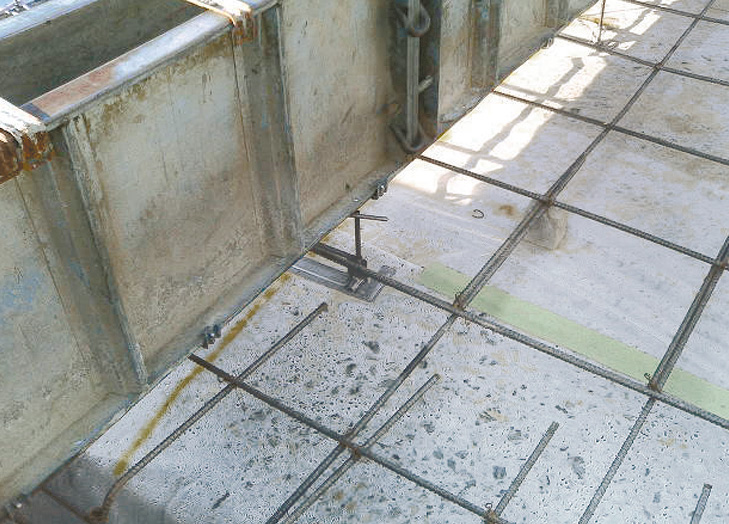

19．土間の立ち上がり配筋に合わせ「土間セパスペーサー」を設置していきます。


（コーナー部・455㎜以内）
（直線部1000㎜以内）


20．土間セパスペーサーが使えない特殊寸法部では、シングル鉄筋ベースを入れて対応する事ができます。

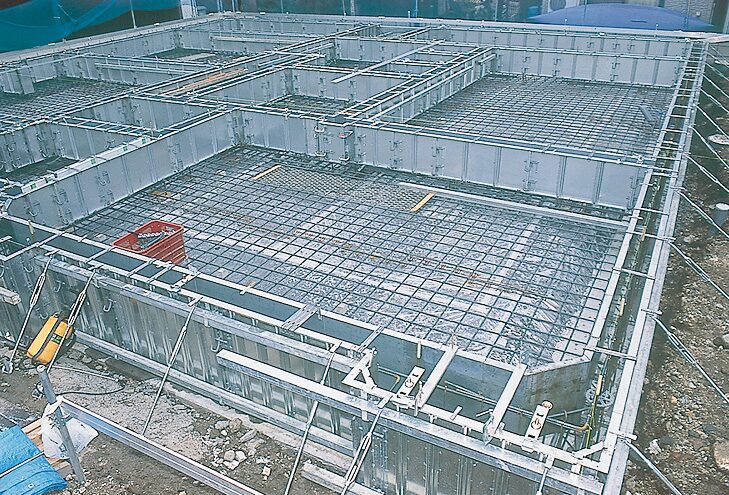

21．外周型枠、土間セパレーターの組み付け完了です。


22．コンクリート打設は外周ベース部、間仕切り基礎ベース部より2回に分けておこないます。立ち上がり部打設後、最後に土間部を打ちます。

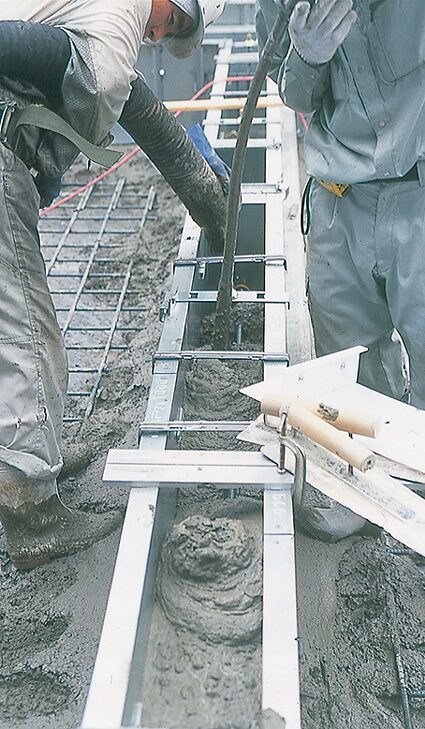

23．次に立ち上がり部を打設します。

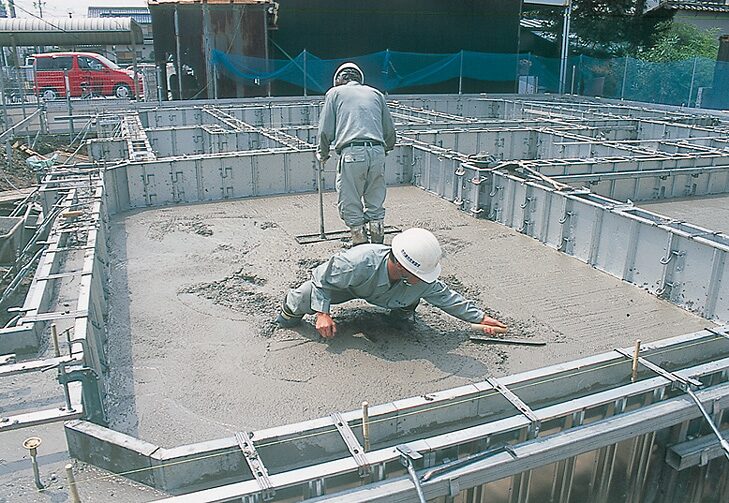

24．土間部はならしておきます。

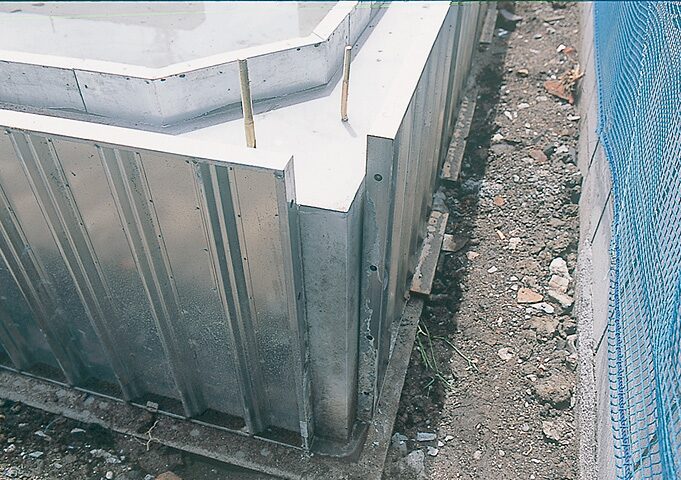

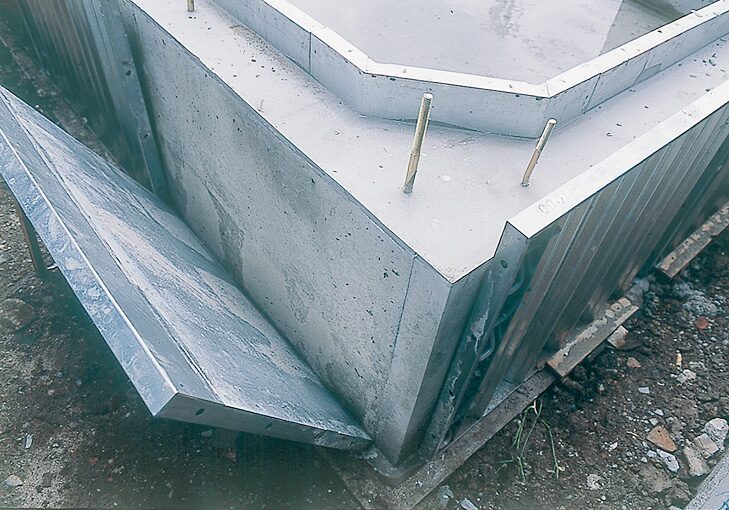

25．脱枠はコーナーパネルから始めます。

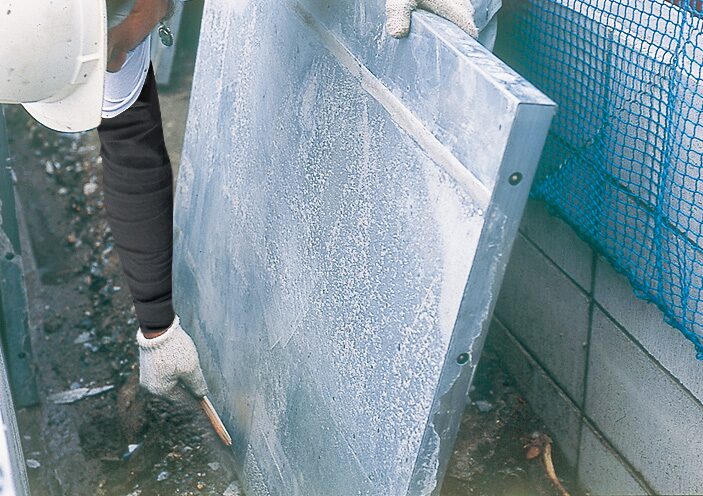

26．直線部のパネルを順次外していきます。脱枠には脱枠棒が便利です。


27．外したパネルはケレンをし、次回のためにNSPメタルフォーム油を塗っておきます。

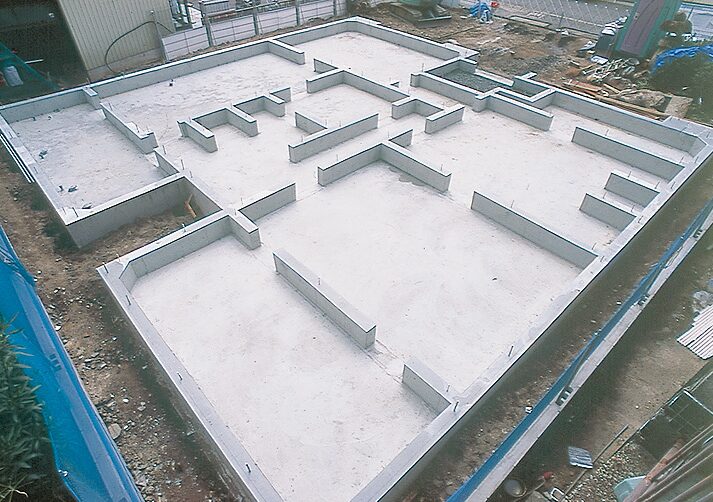

28．脱枠し埋戻しをおこなえばベタ基礎の完成です。
